鋅犧牲陽極材料參數(shù)以及性能

  陽極材料在使用過程中，我國在60年代以前，使用的都是純鋅陽極材料，在用這種純鋅陽極材料做犧牲陽極時(shí)，要求鋅含量大于99.995%，包含雜質(zhì)鐵含量小于0.0041%。其中FE，CU,PB等陰極性雜質(zhì)元素對鋅陽極的腐蝕溶解和性能影響比較大。這種純鋅陽極的作用主要受哪些影響呢？純鋅陽極作為比較容易極化而失去陰極保護(hù)作用，其中以鐵的影響大。作為鋅合金陽極材料生產(chǎn)廠家，提供多種規(guī)格型號的鋅陽極材料，常用的鋅陽極材料在使用過程中應(yīng)用比較廣泛。

  作為鋅合金陽極材料，主要陽極材料為ZN-AI-X系合金，其中包含AI量的04%-0.6%的ZN-AI合金陽極組織為鋁在鋅中的單相。固溶體，其電流效率高，極化率小，電位較負(fù)并且穩(wěn)定等優(yōu)點(diǎn)。為了能更好的在犧牲陽極中使用，我們的鋅陽極也在進(jìn)一步改善性能，其中ZN-AI-CD系合金是目前國內(nèi)外廣泛引用的鋅合金犧牲陽極材料，我們把它統(tǒng)稱為三元鋅合金材料。

  所謂的三元鋅合金材料有哪些優(yōu)勢？目前在使用過程中，我們發(fā)現(xiàn)三元鋅合金材料的電位和發(fā)生電流比較穩(wěn)定，陽極極化小，電流效率高，溶解均勻，腐蝕產(chǎn)物易脫落，具有較好的電化學(xué)性能等優(yōu)點(diǎn)，所以使用比較廣泛。在使用中ZN-AI-MN合金中的MN可以提高鋁在鋅中的固溶度，使合金的陽極活性穩(wěn)定，自腐蝕速度降低。

  那么，哪種鋅陽極材料的含鐵量高呢？能強(qiáng)烈提高鋅的活性的是AN-AI-HG中的HG，這種允許含鐵量較高。但是這種鋅陽極材料在使用時(shí)受到*，其原因是含汞，貢是劇毒品，熔煉和使用均有污染，故作為犧牲陽極使用受到*。

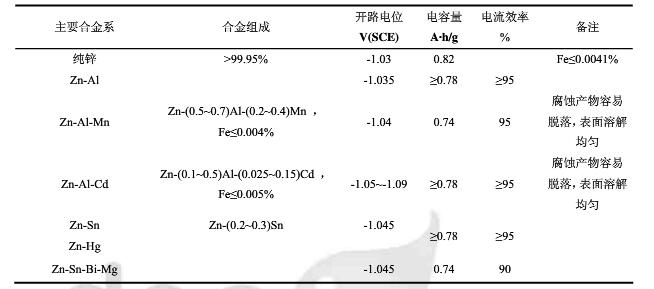

  關(guān)于鋅合金犧牲陽極材料的參數(shù)以及性能如下圖所示：
