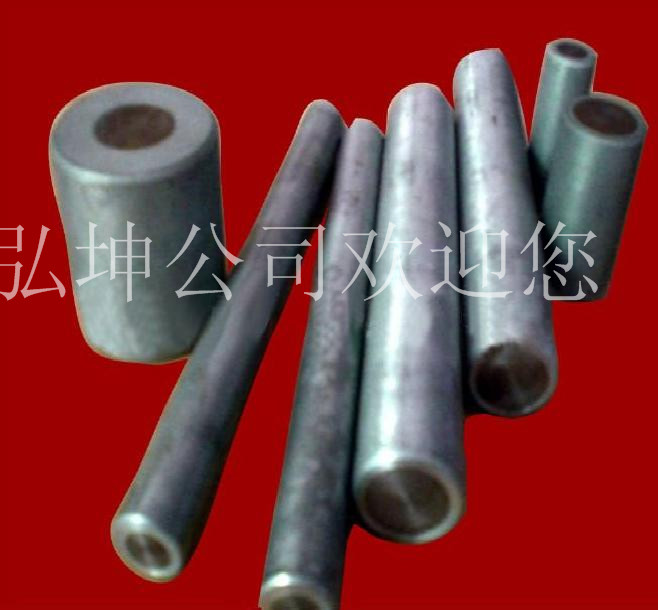

鋅接地電池由平行靠近的一對或四支鋅合金犧牲陽極棒組成，中間用絕緣地塊隔開，然后一起裝在裝有填包料的棉布袋中，通過引出電纜焊接在絕緣裝置絕緣接頭或法蘭的兩側，以防止強電沖擊引起的損壞。故障電流經過鋅棒從絕緣接頭一側傳異到另一側，用來保護絕緣接頭防止打火。鋅接地電池具有排放交流電流的功能，同時具有引入直流雜散電流的弊端。由于接地電池排流有限，兩側的直流電流和交流電壓都會有所區別。受陰極保護一側鋅棒的電位較負。而非保護側鋅棒的電位較正。當陰極保護電流通過鋅棒流到非保護側時，首先要客服鋅棒之間的反電動勢，該反電動勢能達到0.5V，受交流干擾時，該反電動勢會有所降低。

      當管道受到直流干擾時，為避免鋅接地電池引入雜散電流，應使用火花間隙等防雷設施。當管道只受交流干擾時，鋅接地電池具有排放交流電流作用。

 優點:

(1)不影響構筑物本身的陰極保護。

(2)若建筑物陰極保護不會因為接地而引起電偶腐蝕。

(2) 鋅接地電池由平行靠近的一對或四支鋅合金犧牲陽極棒組成，中間用絕緣墊塊隔開，然后一起裝在裝有填包料的棉布袋中，為防止工藝站場或管道側高壓電涌對絕緣接頭、法蘭的損壞，在管道絕緣裝置附近應安裝接地電池，通過引出電纜焊接在絕緣裝置(絕緣接頭或法蘭)的兩側，以防止強電沖擊引起的損壞，同時日常情況下接地電池也可對管道起保護作用。接地電池由平行靠近的一對或四支鋅合金犧牲陽極棒組成，中間用絕緣墊塊隔開，然后一起裝在裝有填包料的棉布袋中，通過引出電纜焊接在絕緣裝置(絕緣接頭或法蘭)的兩側，以防止強電沖擊引起的損壞。
